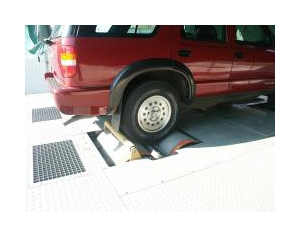

Стенд Мета СДМ 1-3500.200 для функциональной проверки мощностных характеристик легковых автомобилей с приводом на одну ось с нагрузкой на ось до 3,5 т

Динамический роликовый стенд Мета СДМ 1-3500.200 предназначен для комплексной оценки технических параметров автомобилей путем полной имитации реального движения автомобиля по дороге в широком диапазоне скоростей с оценкой главных показателей: устойчивости и эффективности тормозных систем по ГОСТ Р 51709-2001, потерь трансмиссии, мощности двигателя, экономичности, экологических параметров, работы ЭСУД и систем охлаждения двигателя. Проверка всех этих параметров выполняется автоматически за считанные минуты на всех режимах работы, с регистрацией всех параметров в ПЭВМ.
Динамический стенд Мета СДМ 1-3500.200 - это безошибочная диагностика при разработке и модернизации узлов и агрегатов новых моделей автомобилей и незаменимый инструмент в оценке товарных автомобилей, сходящих с конвейера завода.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Разгон автомобиля на стенде до 200 км/ч и его торможение на любой из скоростей диапазона.
- Контроль функционирования ЭСУД
- Оценка механических потерь трансмиссии, по интенсивности замедления при выбеге.
- Оценка расхода топлива.
- Оценка динамики разгона автомобиля в диапазоне 0-100 км/час.
- Измерение параметров мощности двигателя по динамике разгона.
- Оценка функционирования вентилятора системы охлаждения двигателя, спидометра, светотехнических приборов, звуковых сигналов.
- Динамические функциональные испытания во время вождения, параметров и контроль основных устройств автомобиля при различных динамических ситуациях вождения в типичных дорожных условиях.
- Система управления роликового стенда обеспечивает:
  - автоматическое считывание по диагностической линии (К-Line) паспортных данных контроллера ЭСУД
  - считывание по диагностической линии кодов ошибок встроенной бортовой системы диагностики для анализа наличия и исправности датчиков, исполнительных механизмов и их соответствия типу автомобиля;
  - документирование результатов контроля функционирования ЭСУД автомобиля с распечаткой заключения в виде протокола.
- Автоматическая самодиагностика, определение неисправности оборудования, ошибки оператора.

СОСТАВ РОЛИКОВОГО ДИНАМИЧЕСКОГО СТЕНДА:
1. Рама фундамента
2. Блок роликов 1 комплект:

- беговые ролики 4 шт.
- устройство для блокировки роликов
- предохранительные ограничительные ролики 2 шт.
- боковые ограничительные ролики 2 шт.

3. Силовой блок
4. Шкаф управления:

- компьютер
- блок управления
- адаптер
- блок диагностики состояния
- плоский цветной монитор CRT типа (15'')
- дистанционное управление
- принтер протокола EPSON TM-U 300A

5. Трехфазная асинхронная машина привода роликов
6. Система диагностики

Дополнительное оборудование:
• Ванна для стока масла и воды между передними роликами
• Ванна для сбора конденсата в системе выпуска ОГ в задней части стенда
• Износоустойчивое покрытие роликов с заданным коэффициентом сцепления
• Система отработавших газов
• Устройство перемещения монитора
• Считыватель штрих-кода DATA LOGIC с интерфейсом RS 232
• Датчики наличия автомобиля на стенде
• Стойка связи с контроллерами автомобиля и стендами
• Поворотные устройства для проверки рулевого управления

Шумоподавляющая кабина роликового стенда:
• Въездные и выездные ворота
• Двери аварийной эвакуации
• Приточно-вытяжная вентиляция производительностью 20 000 м³ в час
• Лестница рабочая и пожарная

Технические характеристики:
